Instrucciones Cámara Espía Mirilla Full HD Wifi

Gracias por elegir nuestro producto. Si necesitas asistencia o tienes alguna consulta, no dudes en contactarnos. Estaremos encantados de ayudarte.

Descripción
Características
Contenido
Instrucciones
Problemas Frecuentes
Seguridad y Conformidad

Descripción

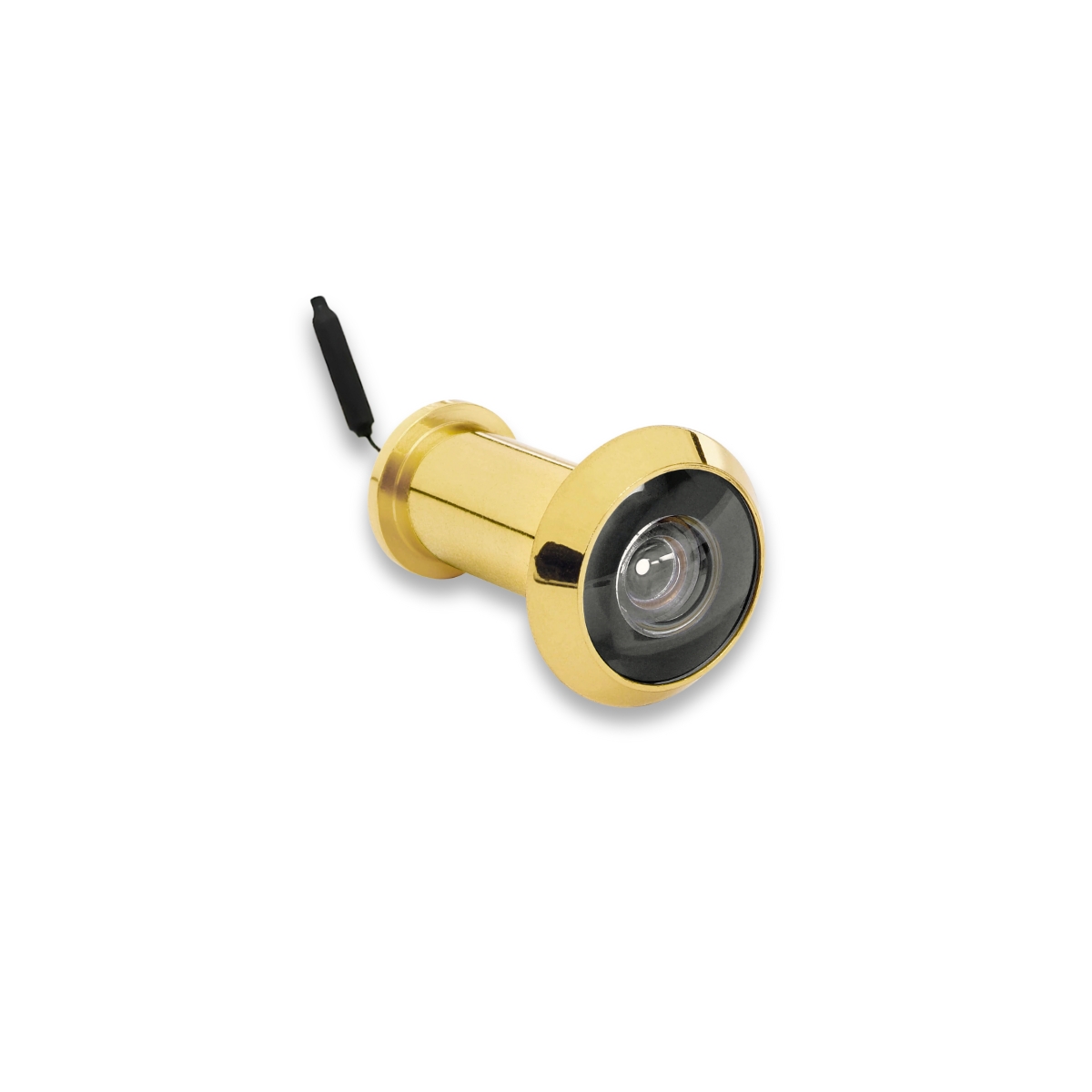

Instrucciones Cámara Espía Mirilla Full HD Wifi

La Cámara Espía Mirilla Full HD Wifi y la Cámara Espía Mirilla Wifi Con Pantalla son soluciones de vigilancia discretas para puertas, con control remoto desde la app. Ambas ofrecen vídeo en 1080p con visión nocturna por infrarrojos y un ángulo de visión de 180° en la Cámara Espía Mirilla Full HD Wifi, mientras que su versión Con Pantalla tiene un ángulo de 140° y una pantalla LCD de 4.3”.

La Mirilla Full HD Wifi funciona solo conectada a la corriente, mientras que la Mirilla Wifi Con Pantalla puede funcionar tanto con carga continua como con batería. Su autonomía es de 14 horas con el modo PIR apagado o hasta 2 meses con 10-20 eventos al día, cuando está conectada. Ambas cámaras incluyen detección de movimiento y micrófono y altavoz incorporado para una comunicación bidireccional. También admiten tarjetas microSD de hasta 128 GB.

Características

  • Diseño camuflado en formato de mirilla: se instala como una mirilla convencional para vigilancia discreta desde la puerta.

  • Vídeo en calidad Full HD 1080p: captura imágenes nítidas y detalladas, incluso en condiciones de baja iluminación.

  • Visión nocturna con LEDs infrarrojos: proporciona visibilidad clara durante la noche o en entornos oscuros.

  • Ángulo de visión ultra amplio: de 180º en la Mirilla Full HD Wifi y de 140º en la versión Con Pantalla.

  • Detección de movimiento: envía alertas automáticas al móvil cuando alguien se acerca a la puerta. El modelo Con Pantalla cuenta con detección PIR, permitiendo que la cámara entre en reposo mientras no detecta movimiento, aumentando la autonomía.

  • Comunicación bidireccional: permite hablar con visitantes en tiempo real desde el móvil sin necesidad de abrir la puerta.

  • Conectividad WiFi con app: visualiza, graba y recibe notificaciones desde tu smartphone en cualquier lugar.

  • Compatibilidad universal: apta para puertas de entre 40 mm y 80 mm de grosor con mirilla de 26 mm de diámetro.

  • Almacenamiento en microSD hasta 128 GB: conserva tus grabaciones localmente sin depender de la nube (tarjeta no incluida).

  • Autonomía y Alimentación: La Cámara Espía Mirilla Full HD Wifi necesita conexión constante a la corriente, mientras que la Cámara Espía Mirilla Wifi Con Pantalla ofrece hasta 14 horas de autonomía o hasta 2 meses en modo espera.

Contenido

Mirilla Espía Cámara WiFi

1 – Mirilla Espía Cámara Wifi

2 – Cable de Carga

3 – Enchufe de Carga

Mirilla Espía Cámara Wifi Digital

1 – Mirilla Espía Cámara Wifi Digital

2 – Pantalla LCD

3 – Cable de carga USB

4 – Kit de tornillería

Instrucciones

Paso 0 - Selección de Modelo

Haga clic en la imagen correspondiente al modelo adquirido para acceder a las instrucciones

Cámara Espía Mirilla Full HD Wifi
Cámara Espía Mirilla Full HD Wifi PD6

Cámara Espía Mirilla Full HD Wifi

Paso 1 - Preparación del dispositivo

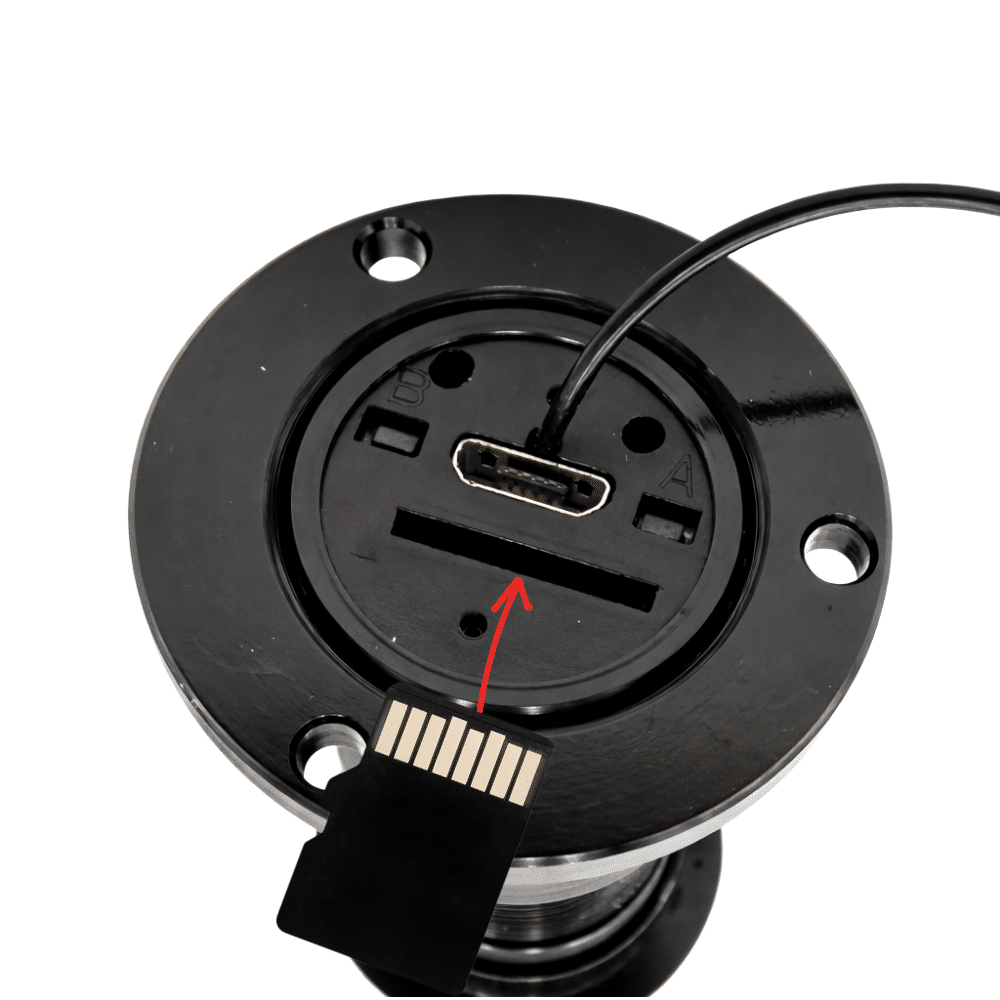

Para habilitar el guardado de clips de vídeo de forma local (paso opcional), introduce una tarjeta microSD (hasta 128 GB de capacidad) en la ranura ubicada en la zona inferior de la cámara:

  • Desliza la tarjeta respetando la posición correcta hasta que escuches un clic de fijación, señal de que la memoria ha quedado bien anclada.

Paso 2 - Descarga de la Aplicación

El control remoto del dispositivo se realiza mediante la herramienta TuyaSmart:

  • Localiza y descarga la aplicación Tuya Smart desde la App Store para dispositivos iOS o Google Play para terminales Android.

  • Al ejecutarla por primera vez, es obligatorio autorizar todos los permisos de sistema que solicite, así como registrarse o entrar con tu perfil de usuario. No olvides marcar la casilla de conformidad con los términos, condiciones y políticas de privacidad para habilitar el acceso.

  • Para agilizar la vinculación automática del equipo, te sugerimos tener habilitados previamente el Bluetooth y el servicio de Localización (Ubicación) en tu smartphone

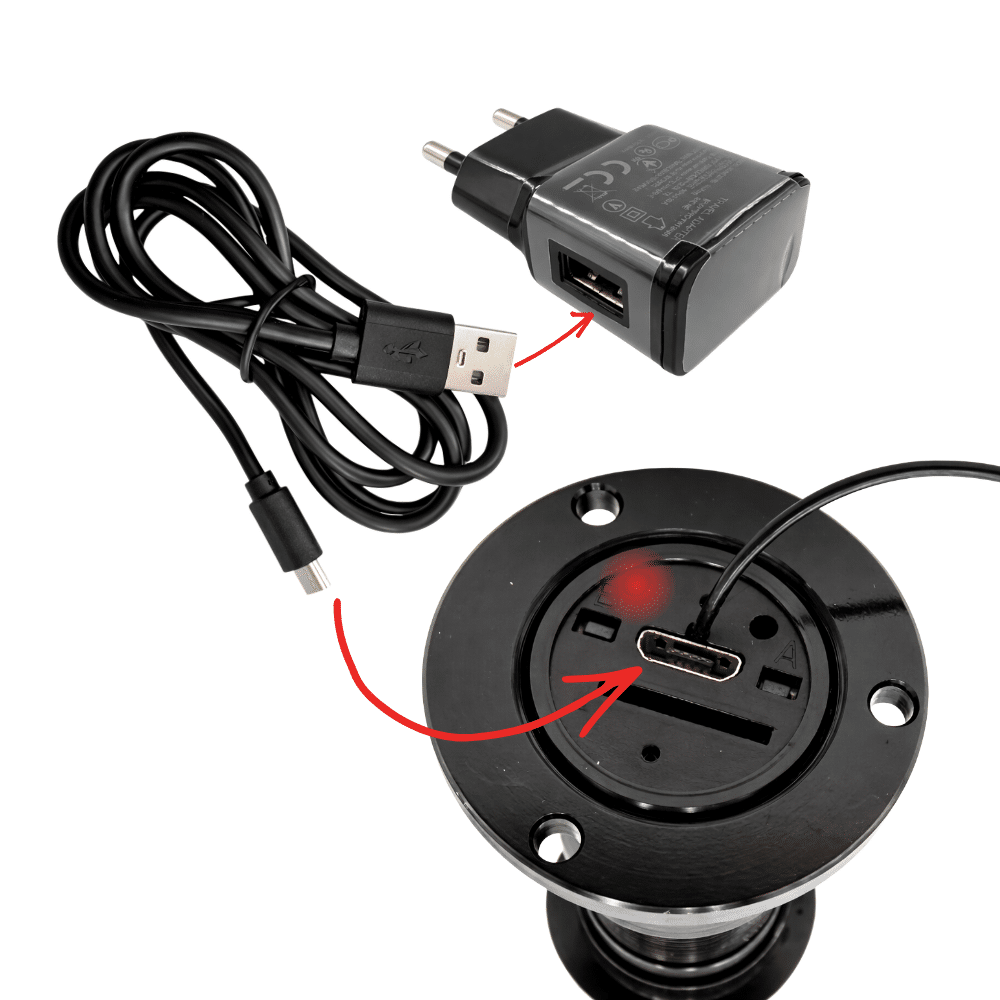

Paso 3 - Encendido y Conexión WiFi

Ten en cuenta que este modelo requiere alimentación eléctrica ininterrumpida para operar; utiliza exclusivamente el transformador y el cable que vienen en la caja.

  1. Durante el arranque del sistema, se iluminará un indicador rojo permanente que se apagará al finalizar el inicio. La fase de configuración comienza cuando la luz azul empiece a emitir un parpadeo rápido.

  2. Entra en la aplicación TuyaSmart.

  3. Verifica que el LED azul de la mirilla parpadee con velocidad, toca el símbolo "+" situado arriba a la derecha y selecciona la opción "Añadir Dispositivo".

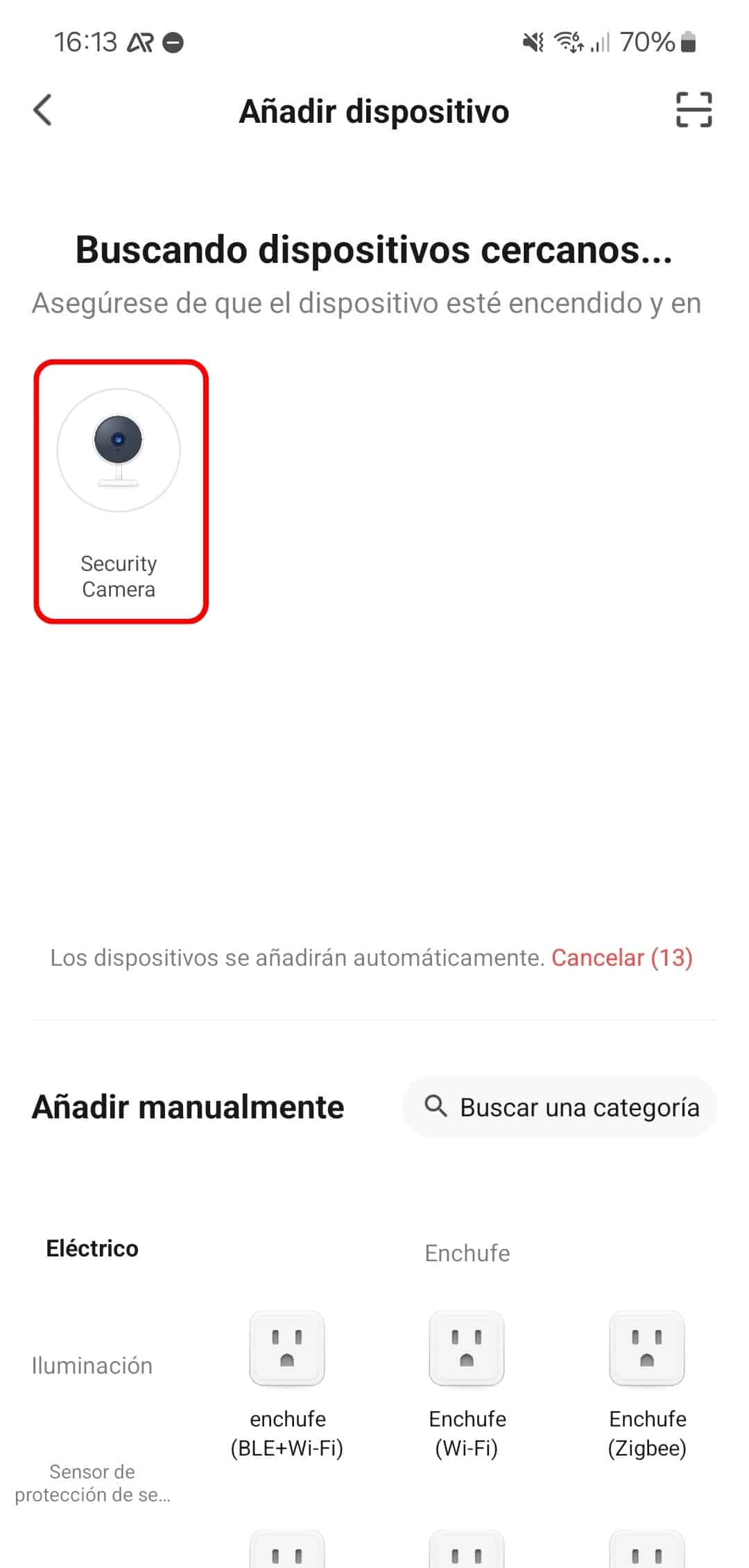

  4. Verás que surge de forma automática un mensaje de "Dispositivos cercanos encontrados".

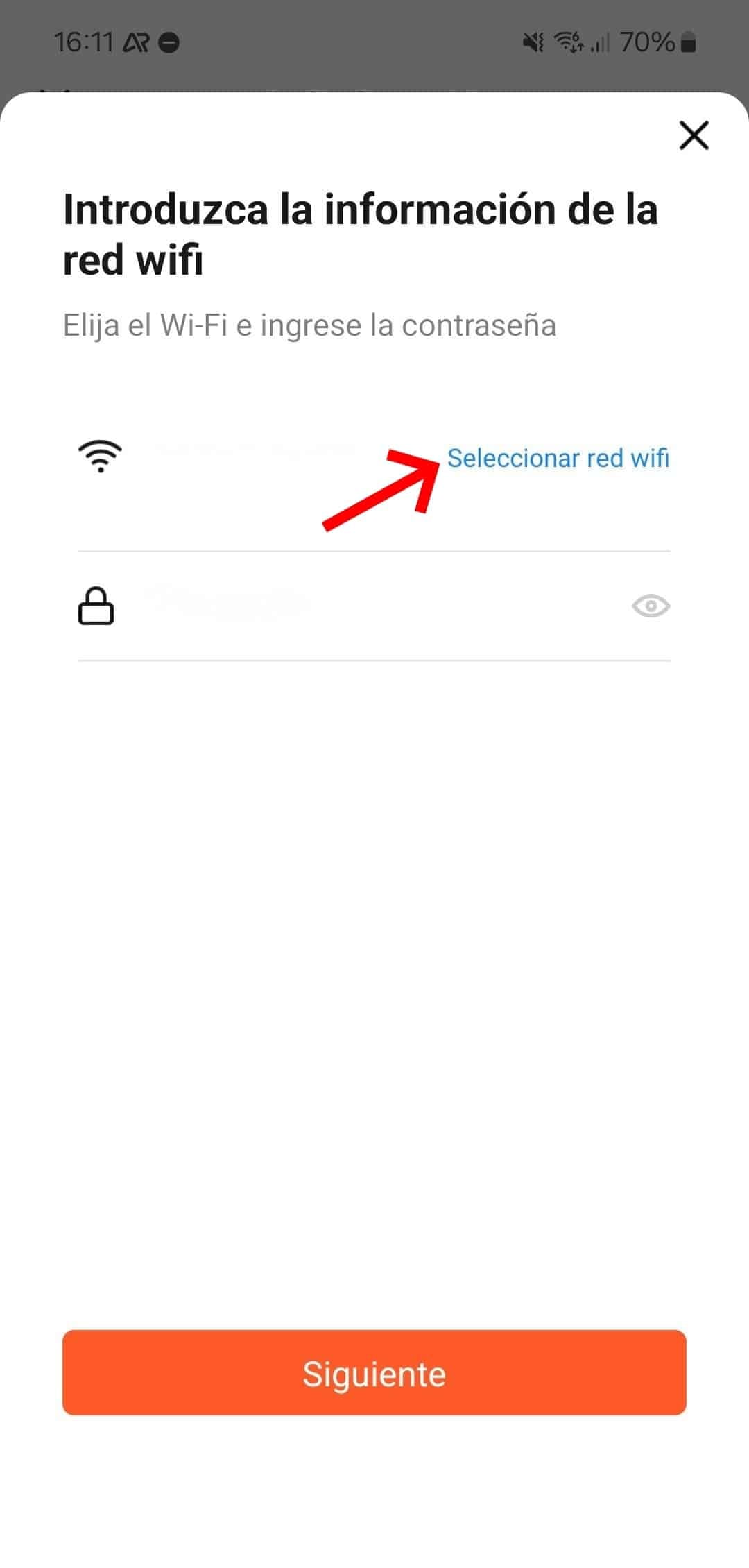

  5. Pulsa en el icono representativo de la cámara y elige la red WiFi a la que conectarás el equipo.

  6. Escribe la clave de acceso de dicha red y presiona "Siguiente". Solo queda esperar unos instantes a que se complete el emparejamiento.

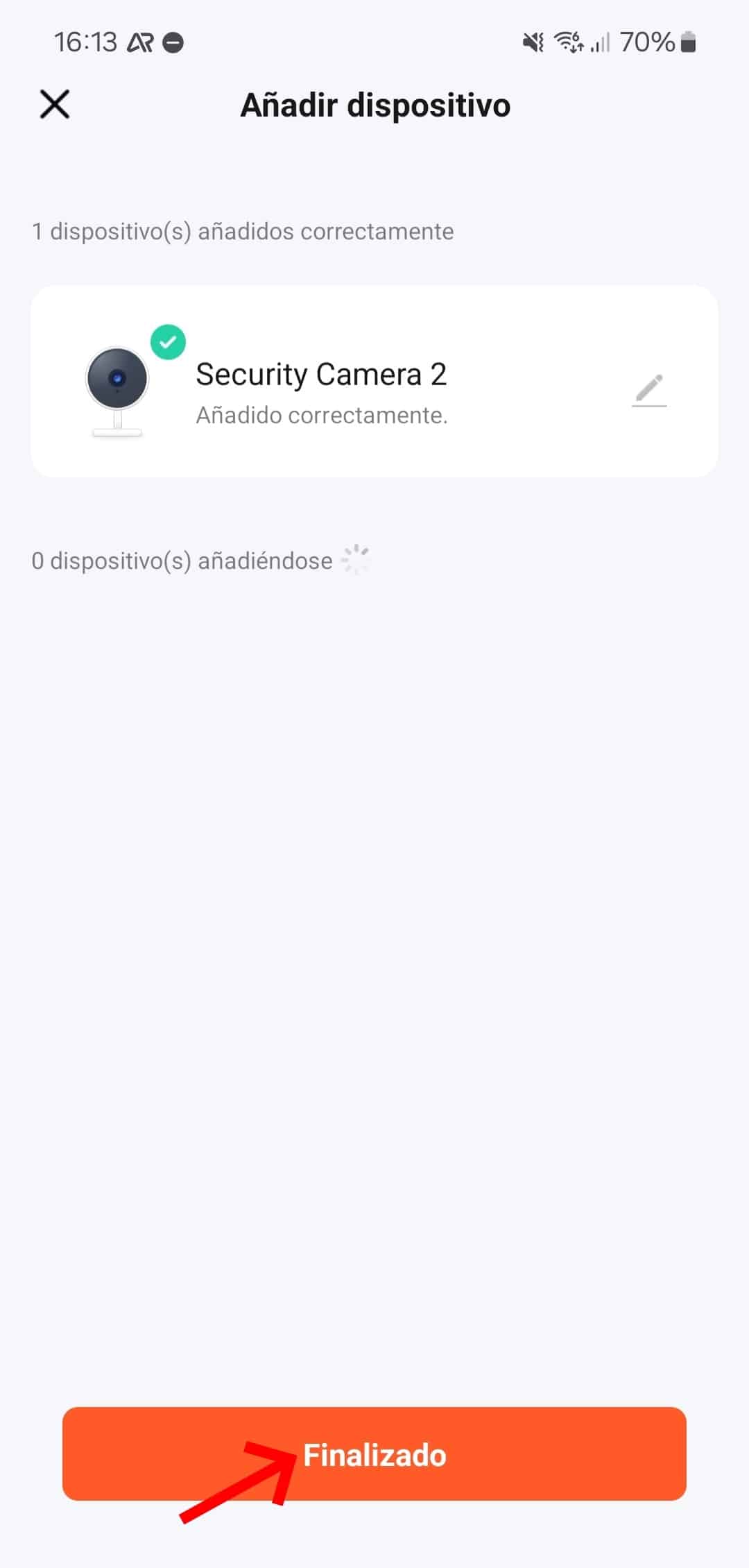

  7. Sabrás que el proceso ha tenido éxito cuando la luz azul pase a estar fija. Pulsa en "Finalizar" para regresar al panel principal e iniciar la vigilancia.

Paso 4 - Funciones Adicionales

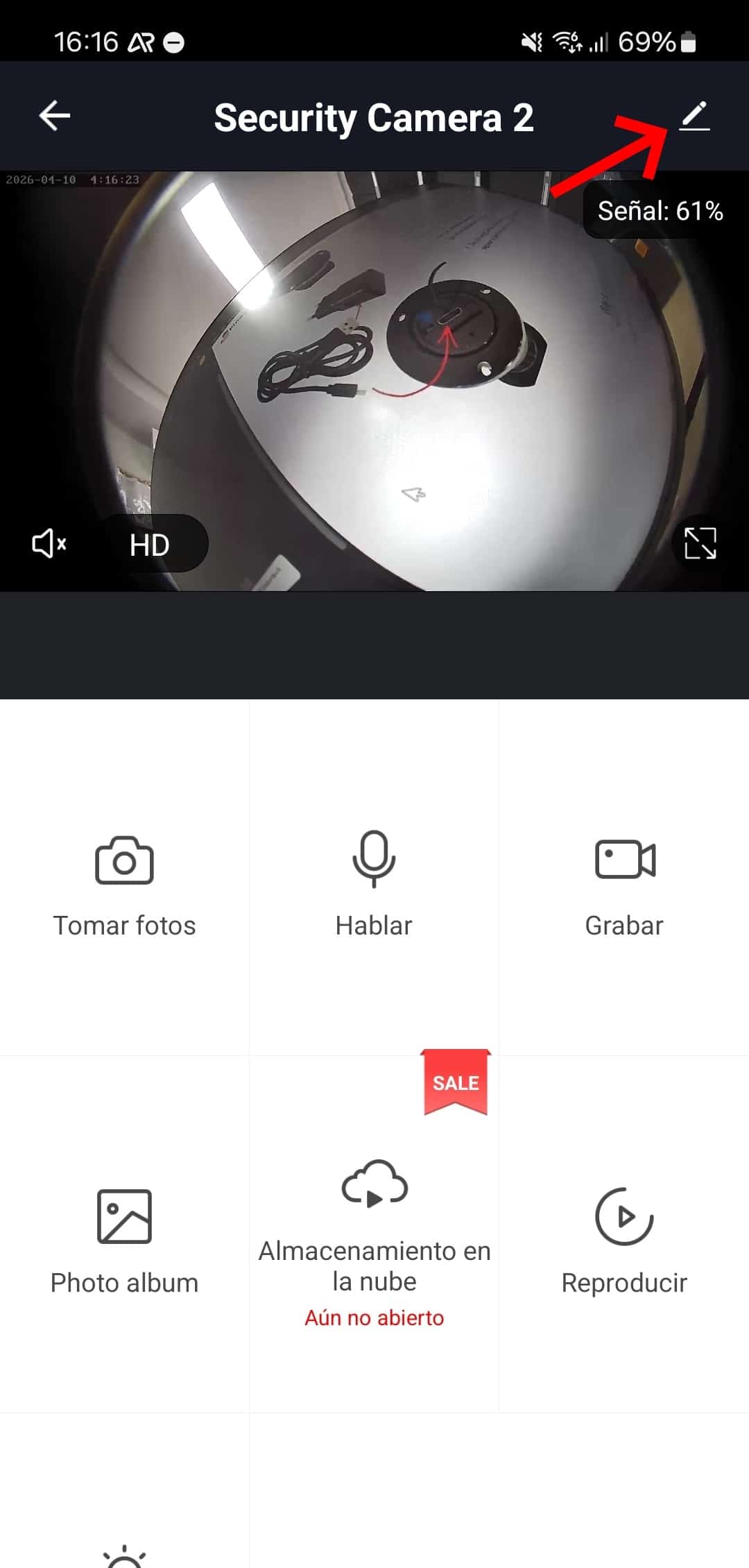

Al entrar en el modo de visualización, dispondrás de las siguientes utilidades:

  • Monitoreo en vivo: Observación de la cámara en tiempo real.

  • Sistema de audio: Comunicación a través del altavoz y micrófono desde tu teléfono.

  • Capturas manuales: Posibilidad de sacar fotos o grabar fragmentos de vídeo al instante o por sensores.

  • Historial de grabaciones: Visionado de archivos guardados en la nube o en la tarjeta SD.

  • Gestión de almacenamiento: Selección del destino de guardado (microSD o servicio Cloud).

  • Sistema de alertas: Notificaciones push inmediatas al detectar actividad o movimiento.

Si accedes al icono del lápiz (esquina superior derecha), podrás personalizar parámetros avanzados como:

  • Ajustes específicos de audio y vídeo.

  • Activación y gestión de la visión nocturna.

  • Sensibilidad de la detección de movimiento.

  • Herramientas de formateo y gestión de la microSD.

Paso 5 - Reinicio y Apagado

En caso de fallos en el enlace o falta de respuesta del equipo:

  • Presiona de forma continuada el botón de Reset (identificado como B) durante 5 segundos hasta que los testigos luminosos se apaguen. El sistema realizará un reinicio automático.

Si deseas apagar el dispositivo tras concluir su uso, basta con extraer el conector de la toma de corriente.

Paso 6 - Instalación en la puerta

Para garantizar que todo funciona correctamente, aconsejamos completar la configuración WiFi antes de fijar la mirilla físicamente. Con el equipo desconectado, procede así:

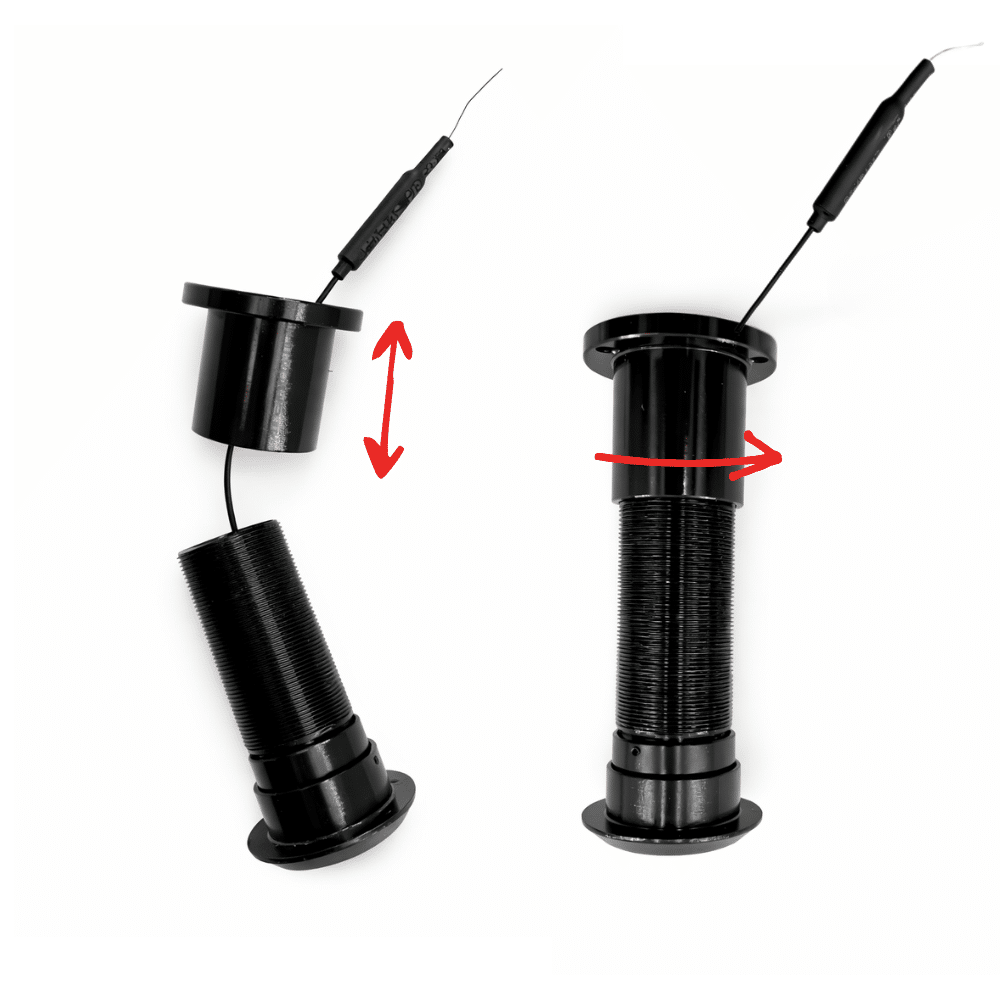

  1. Retira la base de fijación desenroscándola del cuerpo de la cámara.

  2. Atraviesa el hueco de la puerta con la mirilla, introduciéndola desde el lado exterior hacia el interior.

  3. Por la parte de dentro, vuelve a colocar la base y enróscala firmemente para que la cámara no tenga holgura.

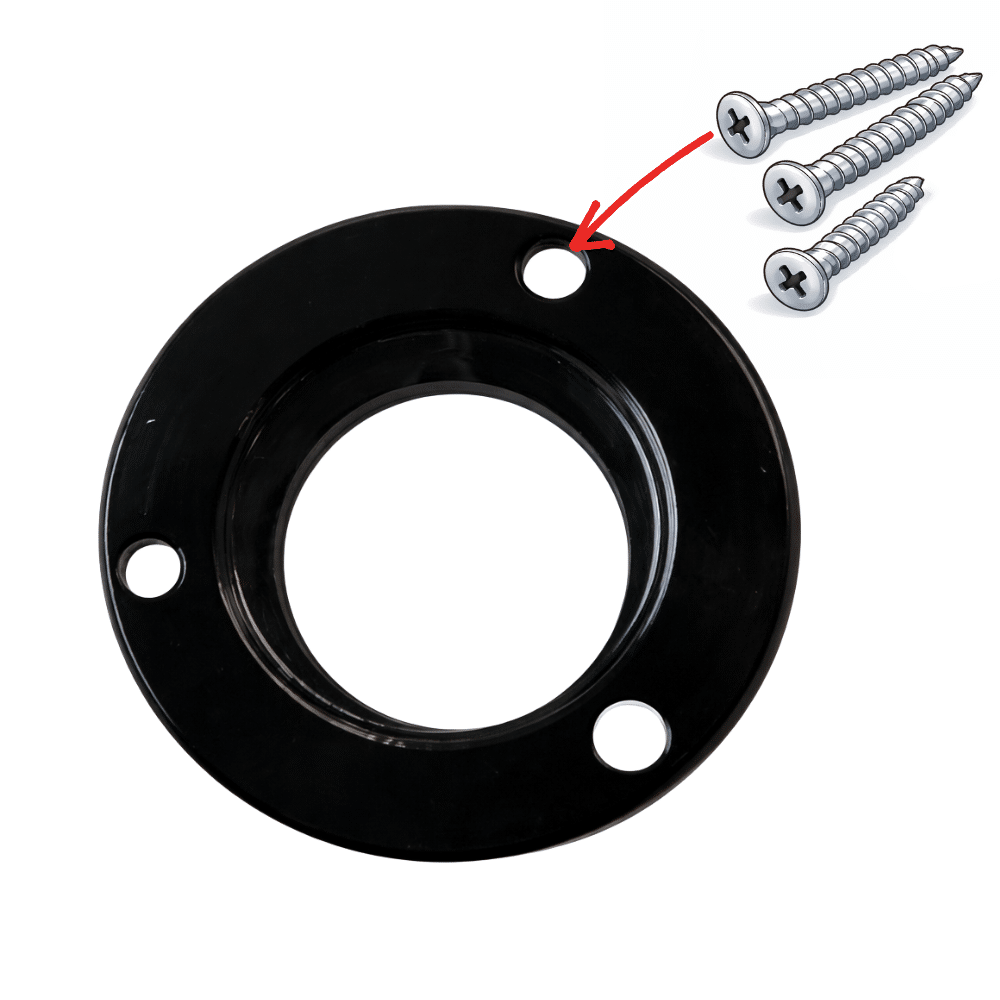

  4. Para mayor seguridad, atornilla la base al marco de la puerta, evitando así que pueda ser manipulada con facilidad.

  5. Tras el atornillado, ya puedes conectar de nuevo el cable de energía a tu mirilla.

Cámara Espía Mirilla Wifi Con Pantalla

Paso 1 - Carga y Preparación del dispositivo

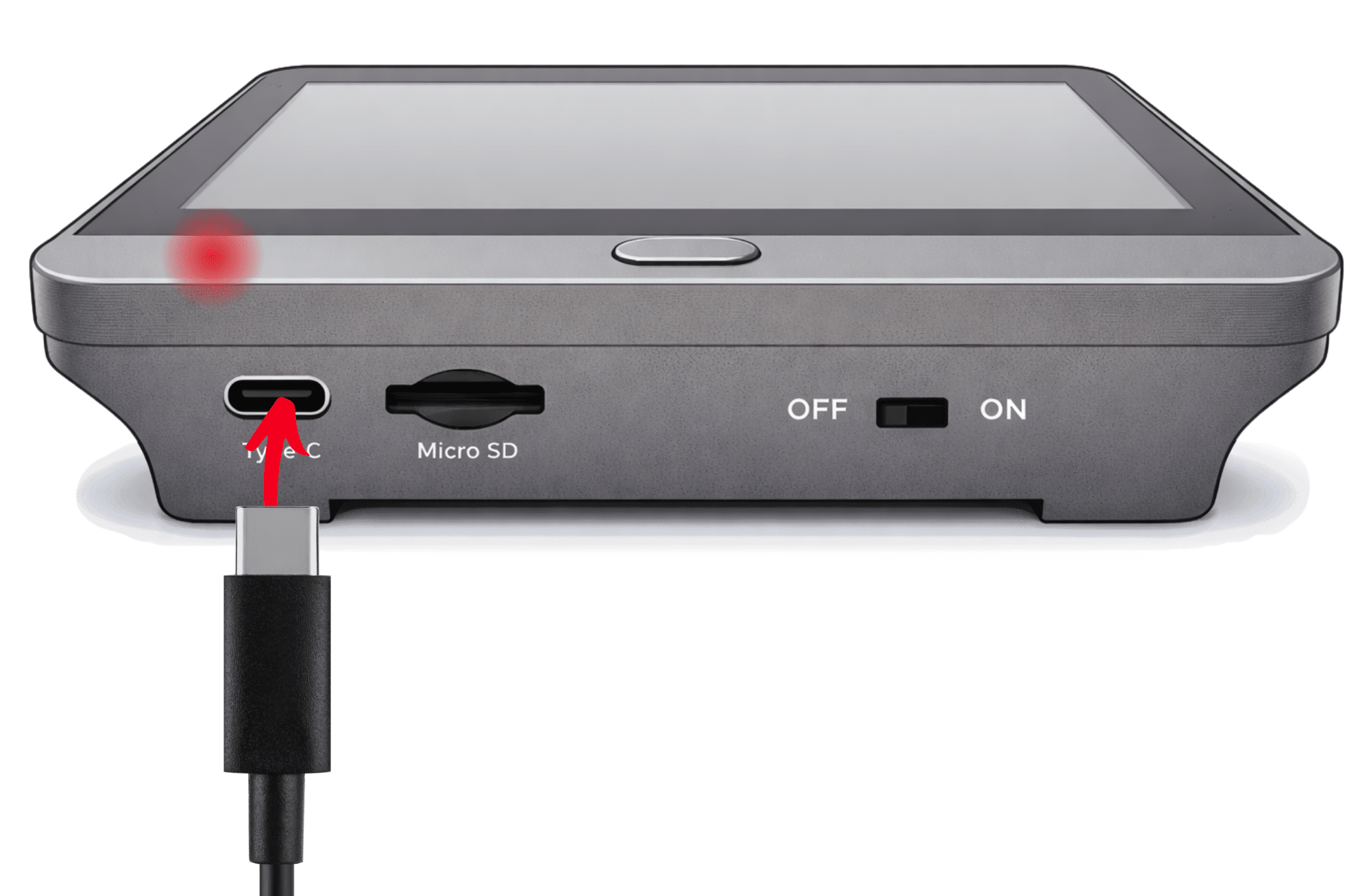

Antes de proceder con el montaje, es vital efectuar una carga previa de la batería para que el dispositivo responda correctamente durante su enlace:

  1. Enchufa el cable de alimentación al puerto ubicado en la zona inferior de la pantalla de la mirilla.
  2. Durante este proceso, verás un indicador led rojo fijo.
  3. Una vez completada la carga, la luz roja se apagará y se encenderá una luz verde fija, señal de que el equipo tiene energía suficiente.

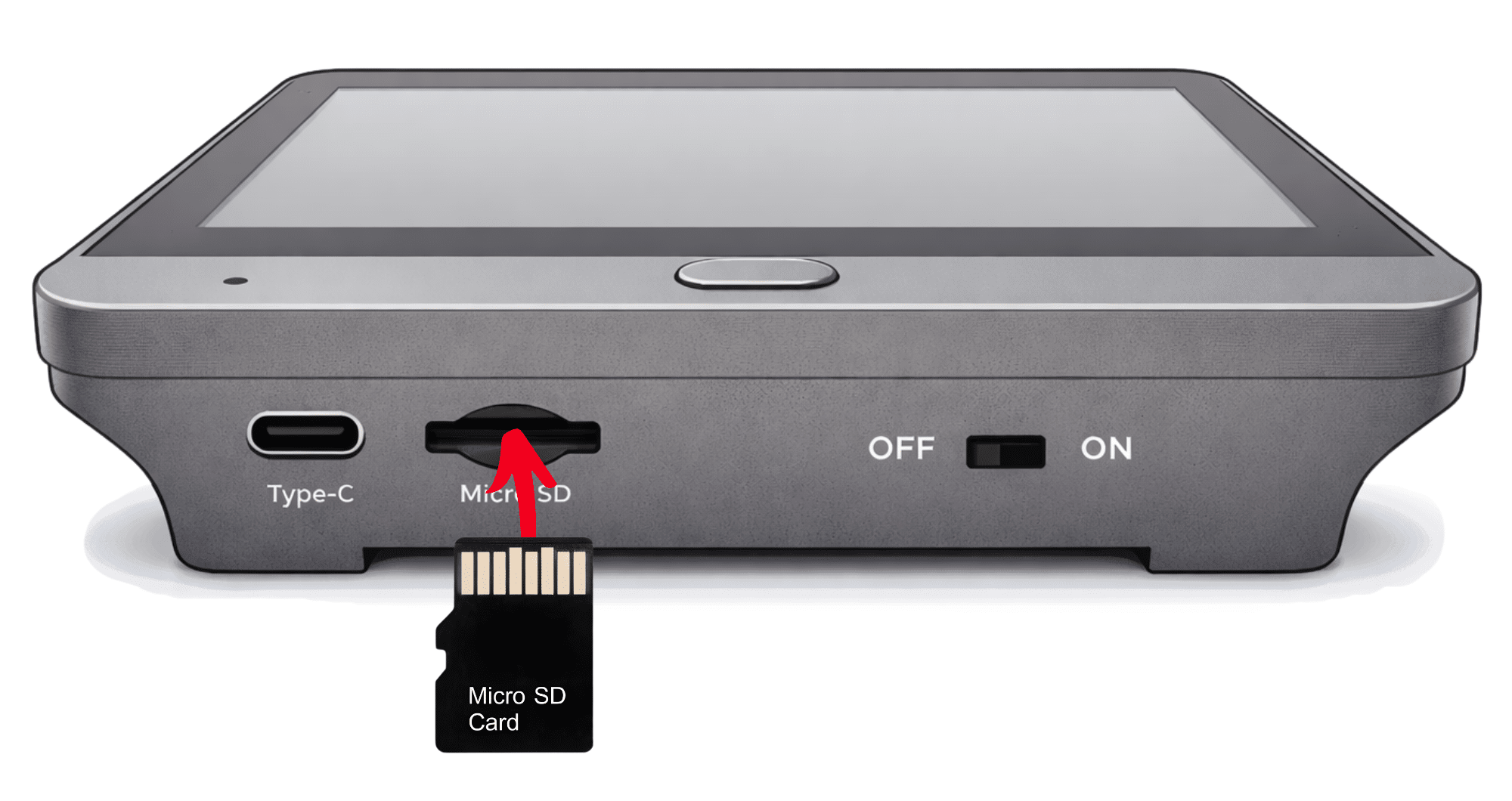

Uso de memoria (opcional): Si quieres registrar los eventos localmente, inserta una microSD de hasta 128 GB en la ranura de la base de la pantalla. Empuja con suavidad hasta que haga clic.

Paso 2 - Descarga la Aplicación

Para gestionar la visión remota desde tu smartphone, utiliza la plataforma TuyaSmart:

  • Descarga Tuya Smart desde la App Store (iPhone) o Google Play (Android).

  • Al abrirla, es necesario otorgar todos los permisos de acceso que solicite el sistema. Crea tu perfil de usuario o inicia sesión, acordándote de marcar la aceptación de la política de privacidad y los términos de uso.

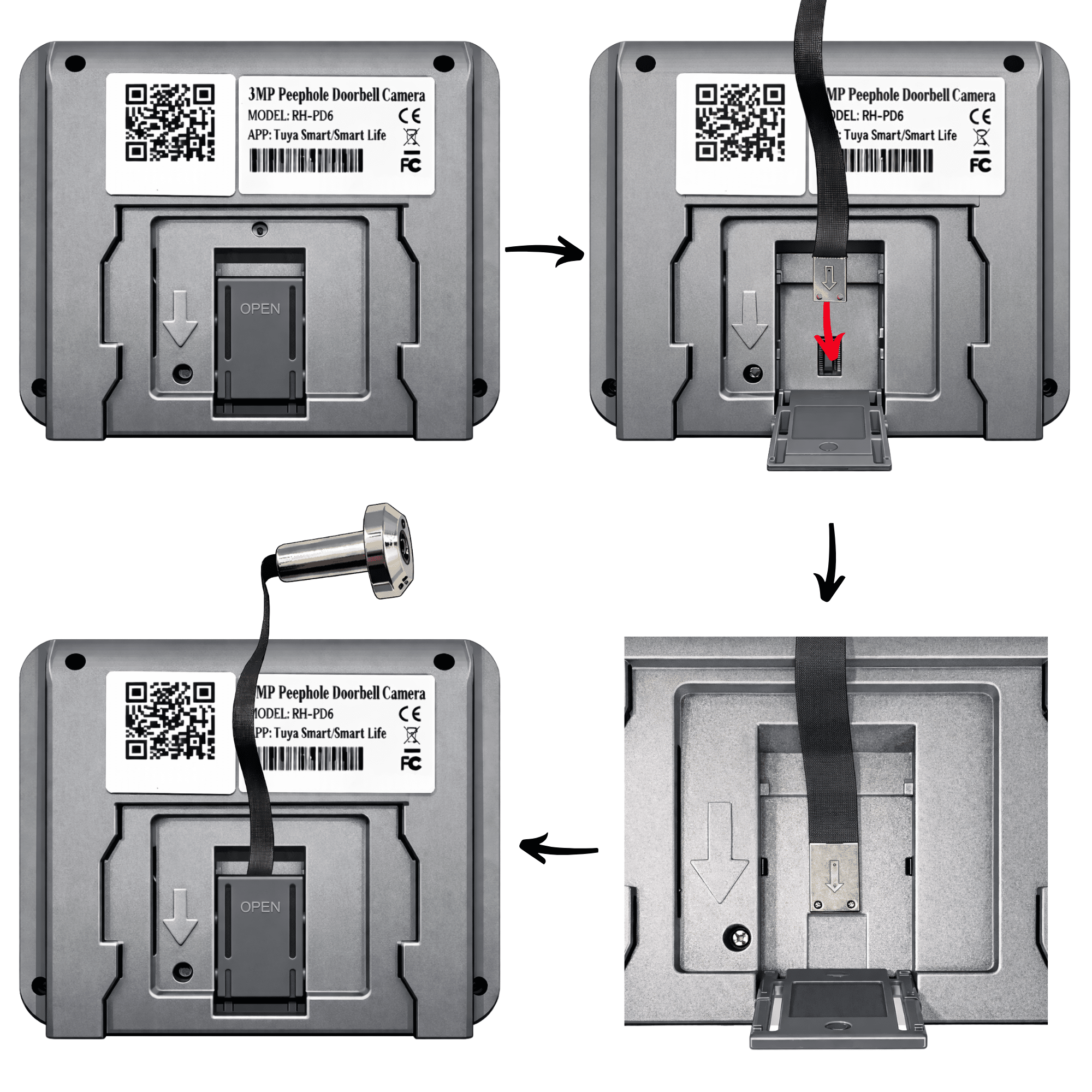

Paso 3 - Conexión Pantalla-Mirilla

El cable de datos de la cámara es un componente sensible; trátalo con delicadeza:

  1. Abre la cubierta situada en la parte trasera de la pantalla.

  2. Conecta el terminal del cable de la cámara al puerto interno. Asegúrate de que coincida con la flecha guía grabada en la tapa y evita forzar la entrada.

  3. Tras conectarlo, cierra la cubierta de seguridad para proteger la unión.

Paso 4 - Encendido y Conexión WiFi

Para poner en marcha el equipo, mueve el interruptor de la base de la pantalla a la posición ON:

  1. La pantalla se iluminará y una locución en inglés te informará de que está lista para el WiFi.

  2. El indicador azul parpadeará rápidamente, validando que el modo configuración está activo.

Nota: Si la pantalla se apaga para ahorrar energía (modo reposo), presiona una vez el botón central para reactivar la imagen.

  1. Con el LED azul parpadeando, abre TuyaSmart en tu móvil.

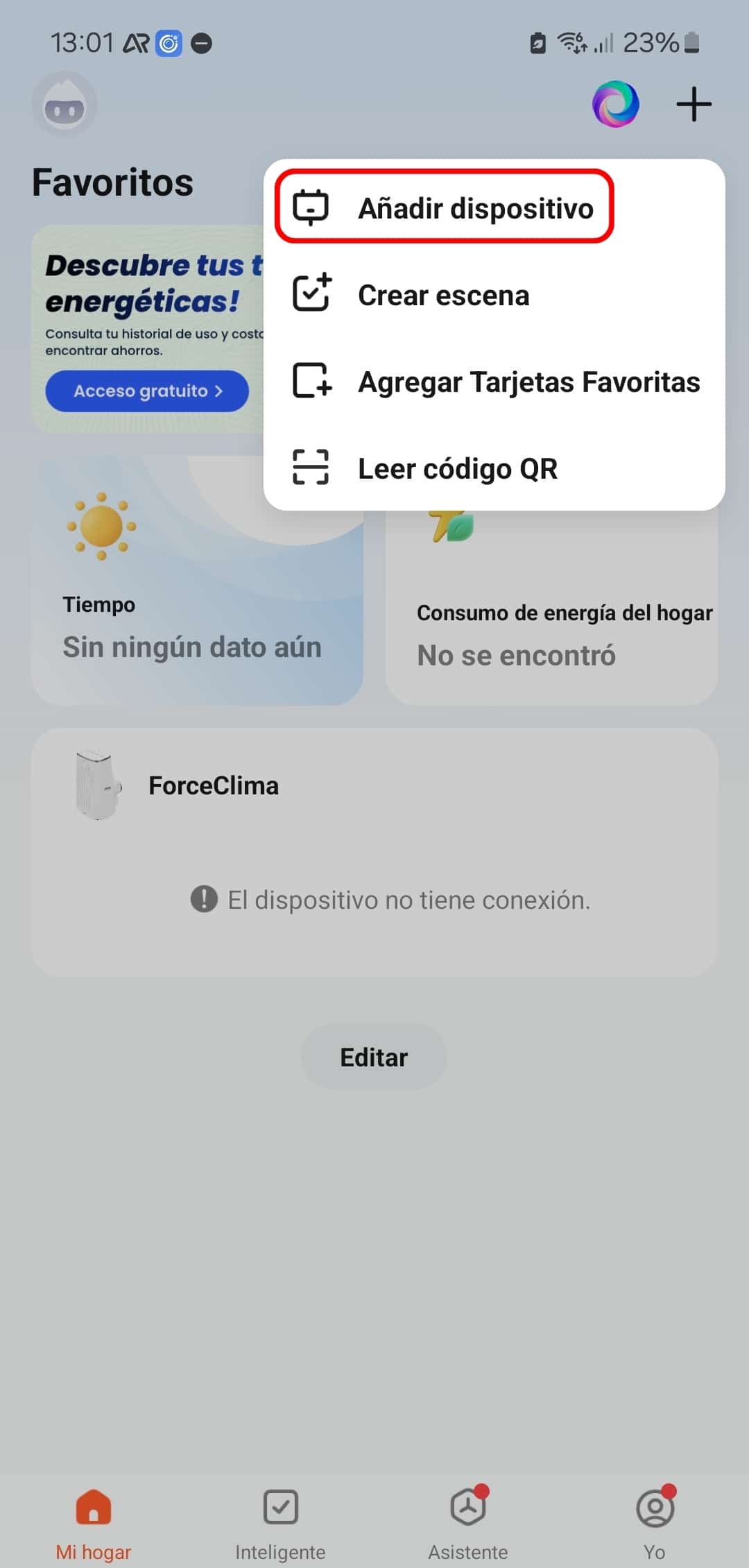

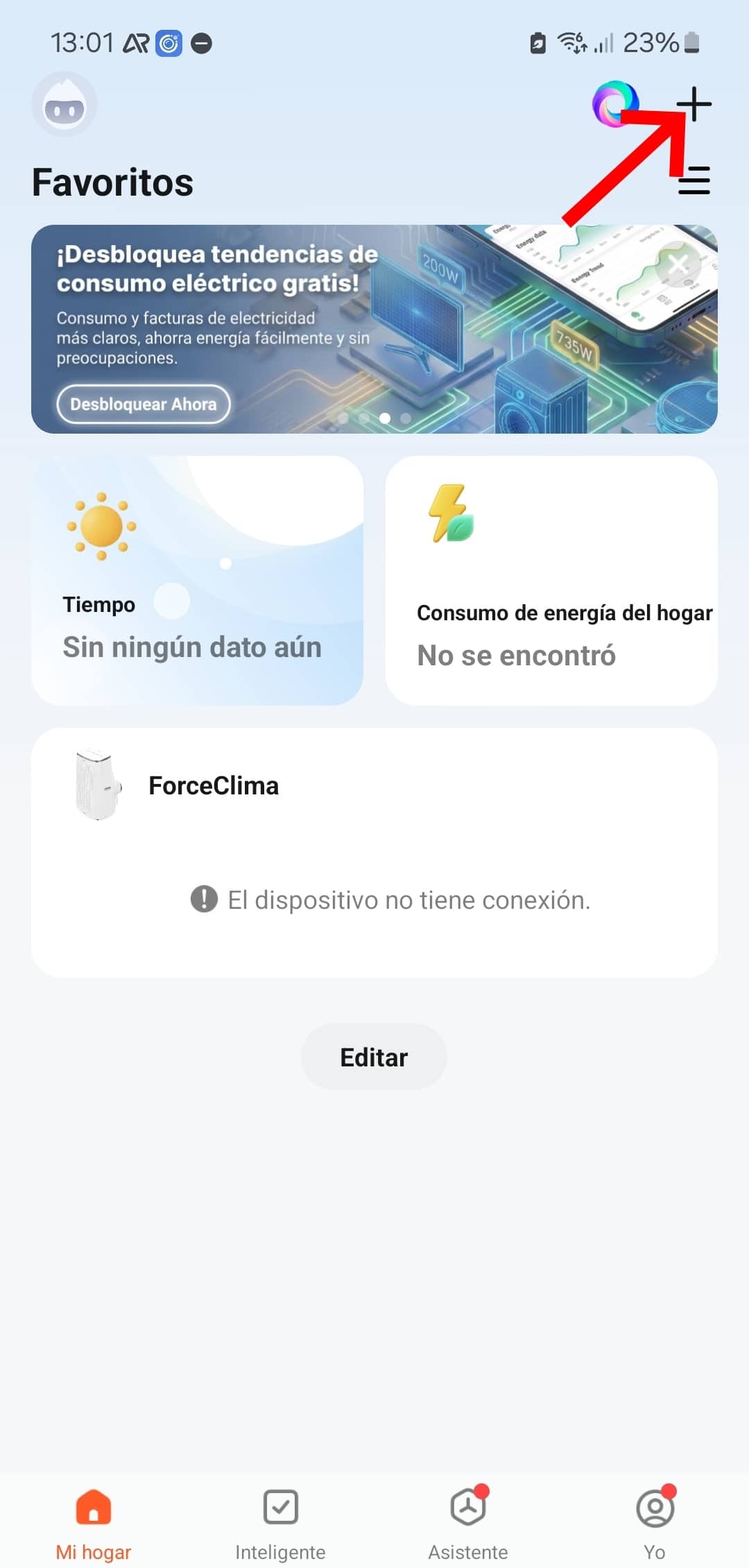

  2. Toca el símbolo “+” (arriba a la derecha) y elige “Añadir Dispositivo”.

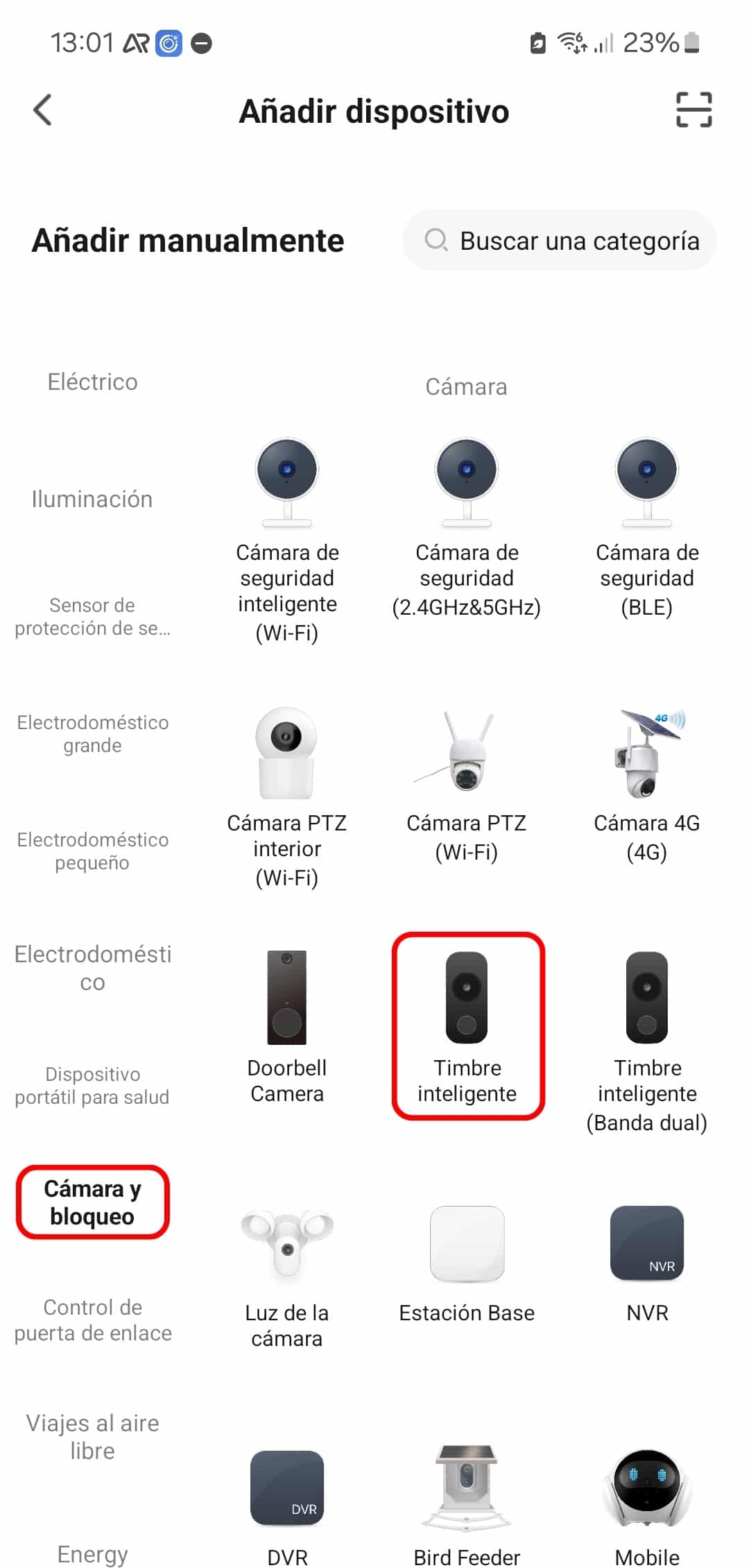

  3. En el menú de categorías, busca “Cámara y bloqueo” y pulsa en “Timbre inteligente”.

  4. Confirma que en la esquina superior derecha de la app se lea “Código QR para cámara”.

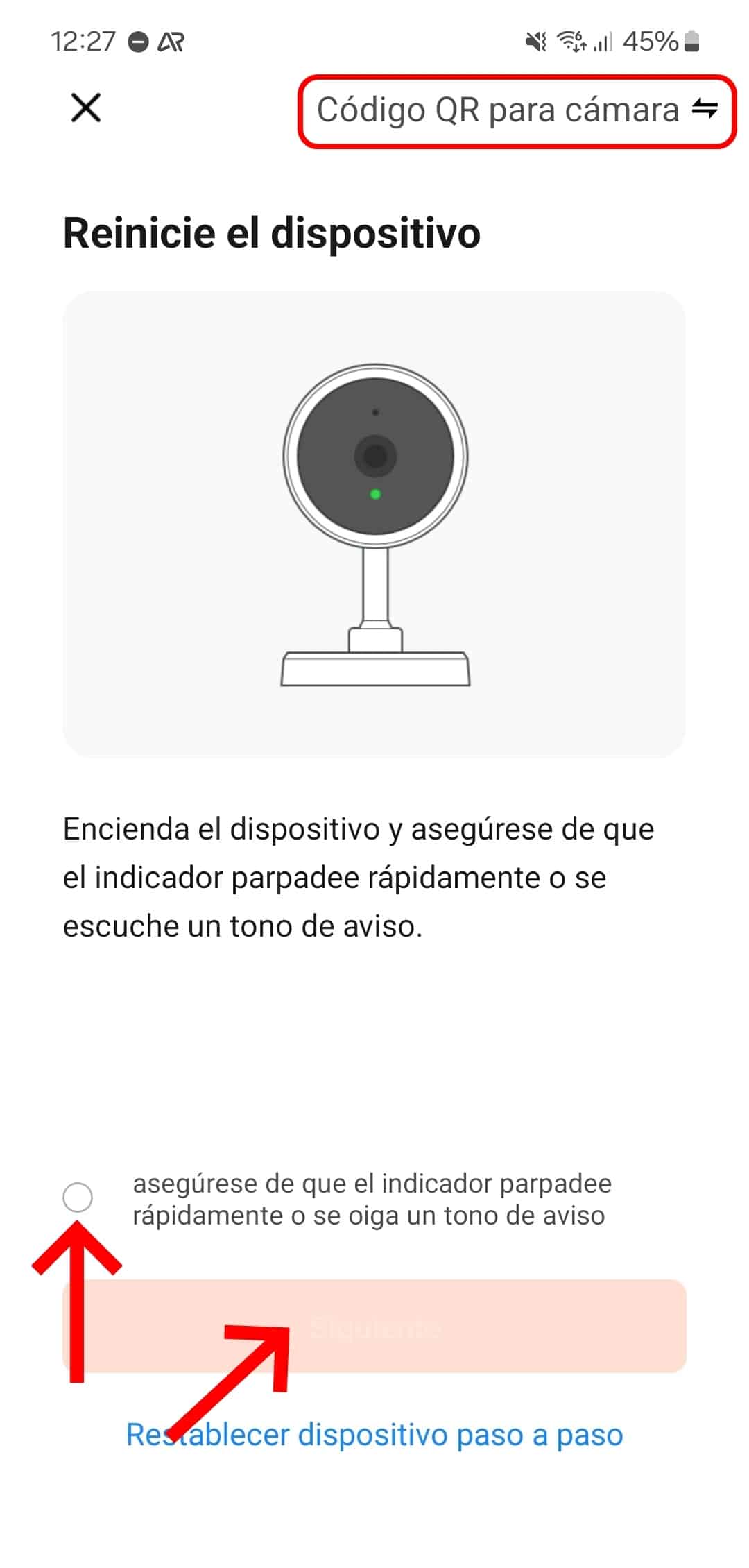

  5. Marca el cuadro de verificación del estado del LED y pulsa “Siguiente”.

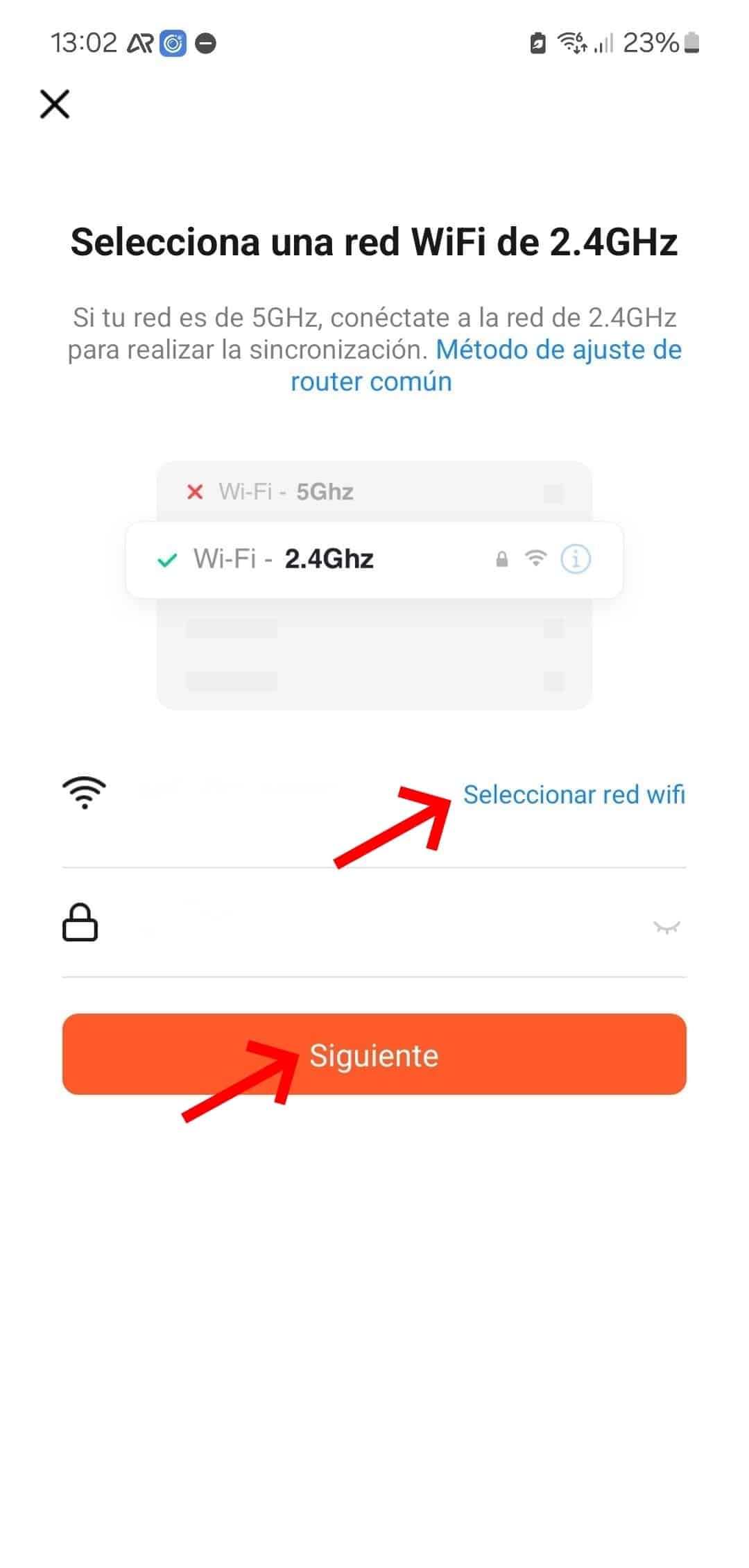

  6. Elige tu red WiFi local (2.4 Ghz) e ingresa la contraseña. Pulsa “Siguiente”.

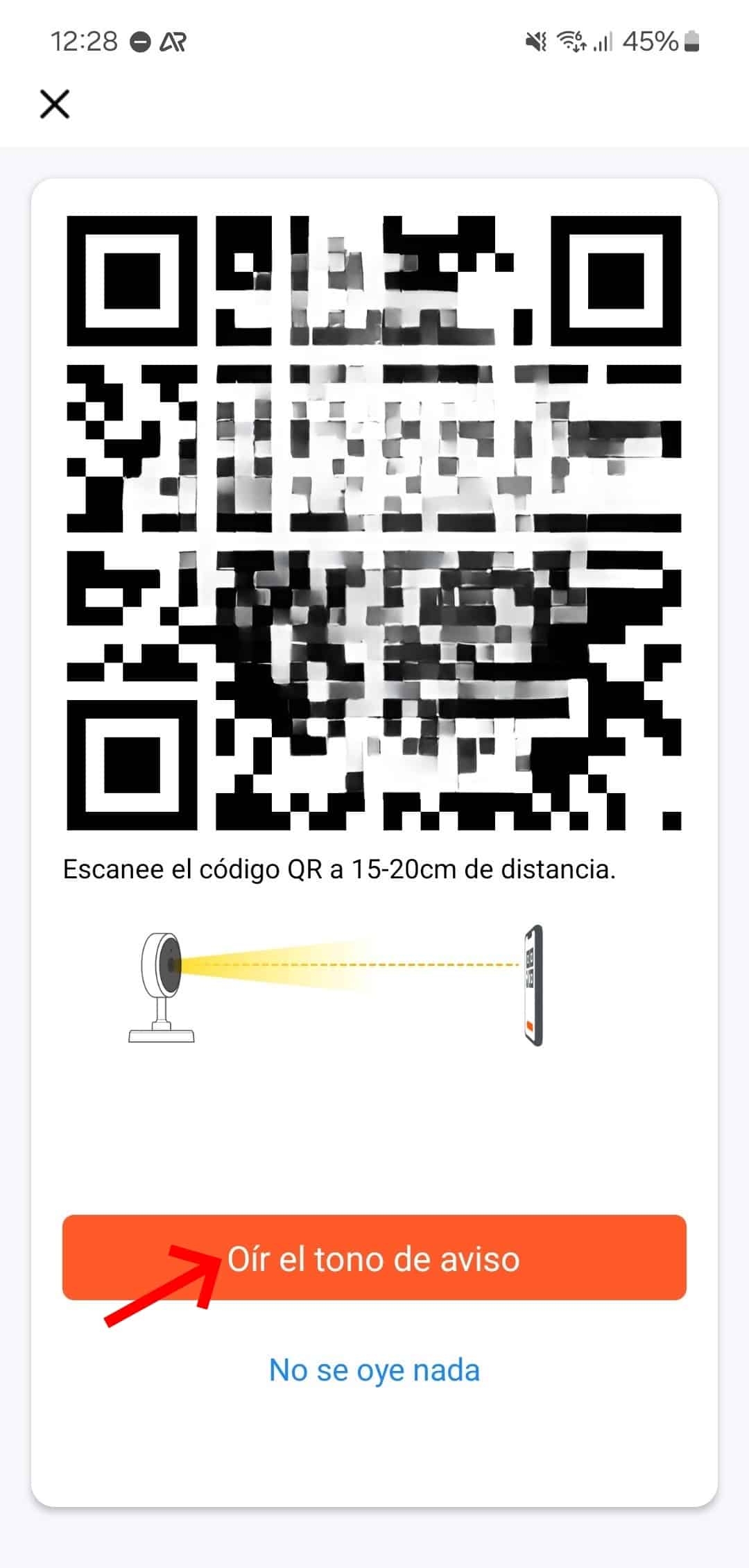

  7. La app mostrará un código QR en tu móvil. Ponlo frente al objetivo de la mirilla hasta que escuches un sonido de confirmación por voz.

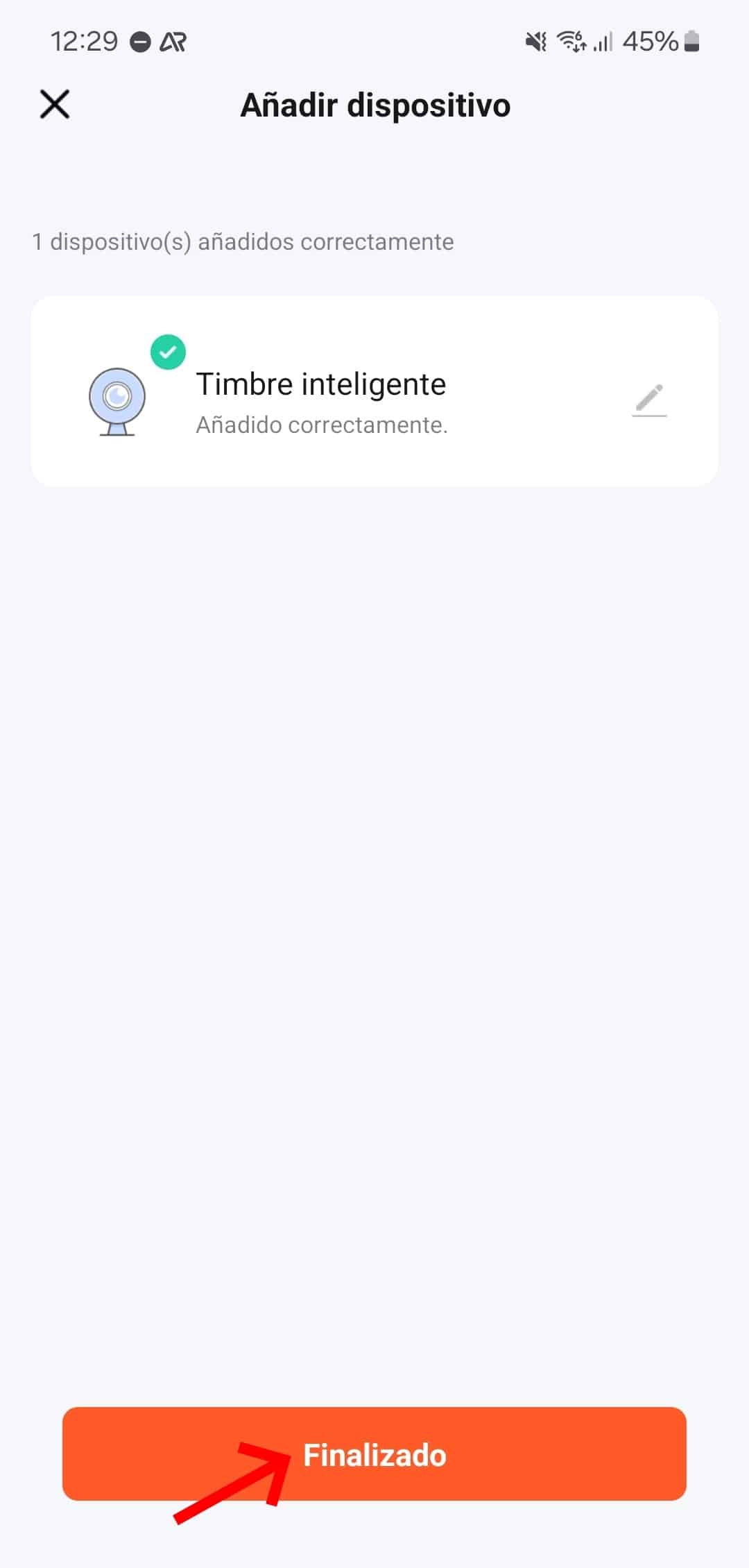

  8. Espera unos segundos a que el círculo de progreso termine. La luz azul se quedará fija. Selecciona “Finalizado” para empezar a usarla.

Paso 5 - Funciones Adicionales

Dentro del menú de visualización, podrás usar las siguientes funciones:

  • Directo: Monitorización de vídeo en tiempo real.

  • Comunicación: Usa el micrófono y altavoz para hablar con el exterior desde el móvil.

  • Captura manual: Guarda fotos o clips de vídeo directamente en tu smartphone.

  • Galería: Visualiza el historial de eventos de la tarjeta SD o el almacenamiento en la nube.

  • Visión Nocturna: Gestión del modo nocturno (auto o manual).

  • Sensor PIR: Activa esta opción para que la cámara grabe y te avise solo cuando detecte calor/movimiento humano.

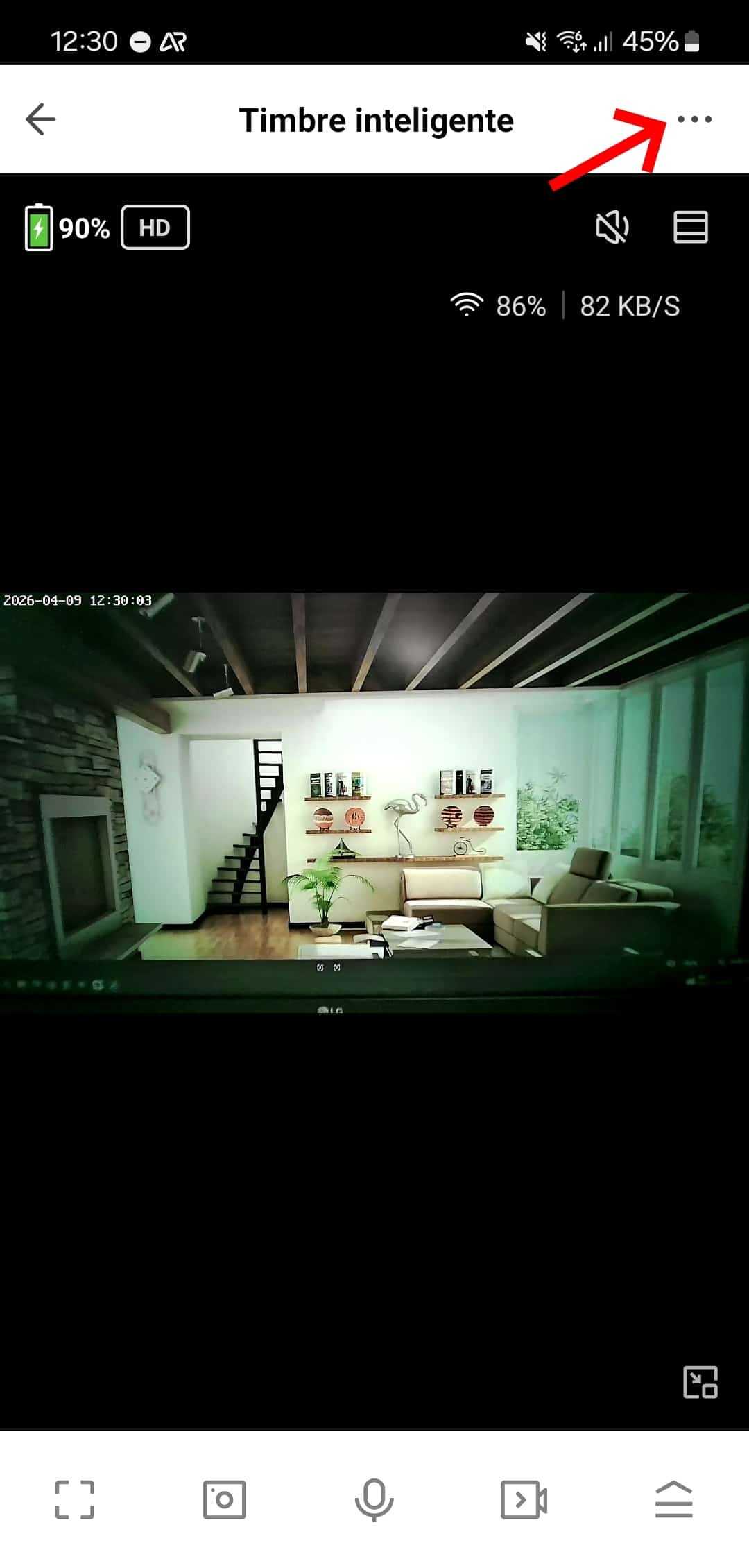

En el icono de los tres puntos (esquina superior derecha), encontrarás ajustes de audio, sensibilidad de movimiento y gestión de la tarjeta microSD.

Paso 6 - Reinicio y Apagado

Si la cámara se bloquea o no conecta, mantén presionado el botón central unos segundos con el equipo encendido hasta que se apague. Se reiniciará de fábrica automáticamente.

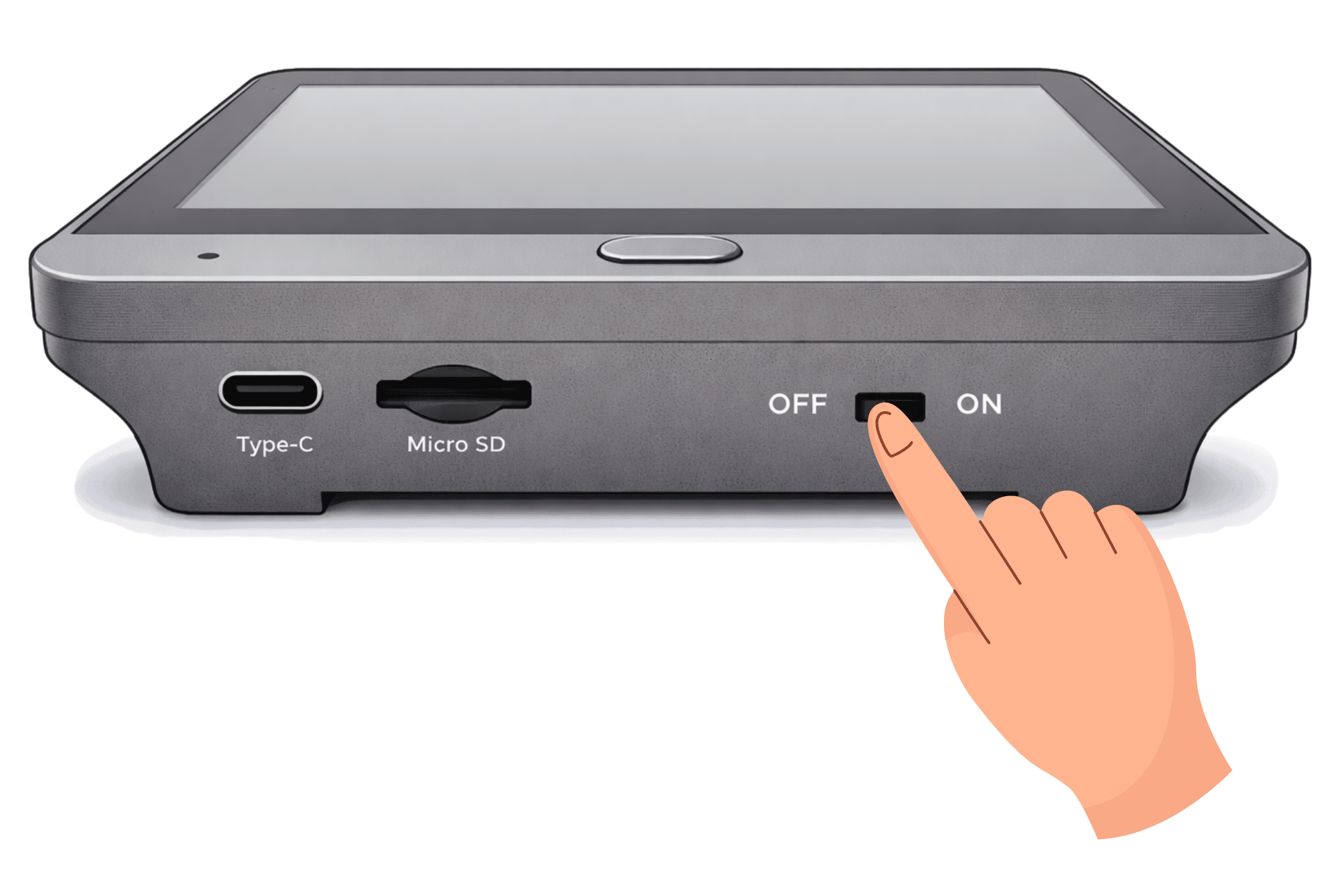

Para apagar el dispositivo, mueve el interruptor de la base a la posición OFF.

Paso 7 - Instalación

Recomendamos hacer este montaje solo tras haber configurado el WiFi con éxito. Con la cámara apagada, desconecta el cable de datos y sigue estos pasos:

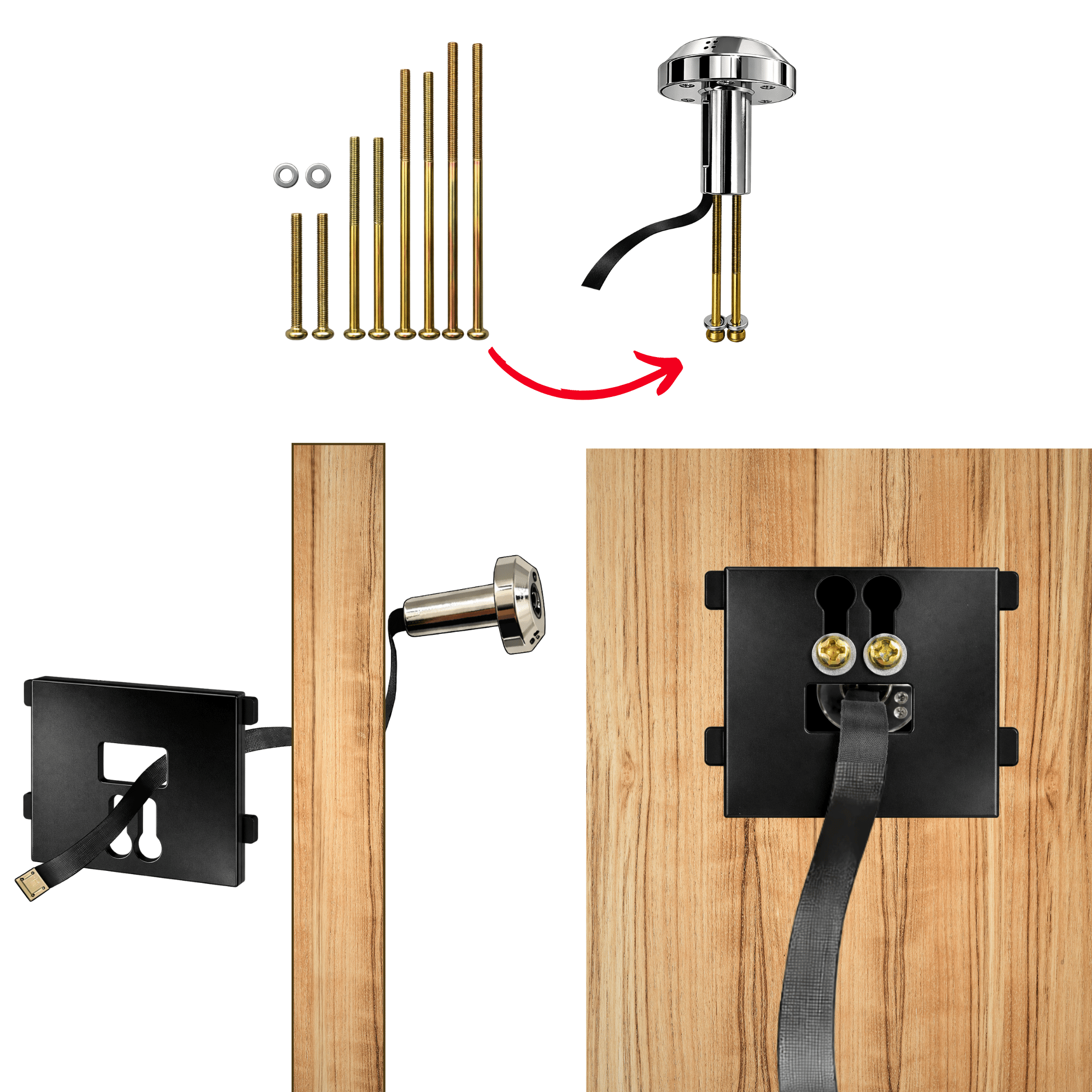

  1. Escoge los tornillos que mejor se adapten al espesor de tu puerta y colócalos en la parte trasera de la mirilla.

  2. Atraviesa el orificio de la puerta con el cable de la cámara desde el exterior hacia el interior, evitando dobleces bruscos.

  3. Desde dentro, coloca el soporte metálico pasando el cable por el agujero central.

  4. Aprieta los tornillos hasta que la cámara quede inmóvil y segura.

  5. Reconecta el cable a la pantalla (como hiciste en el Paso 3) y cierra la tapa trasera.

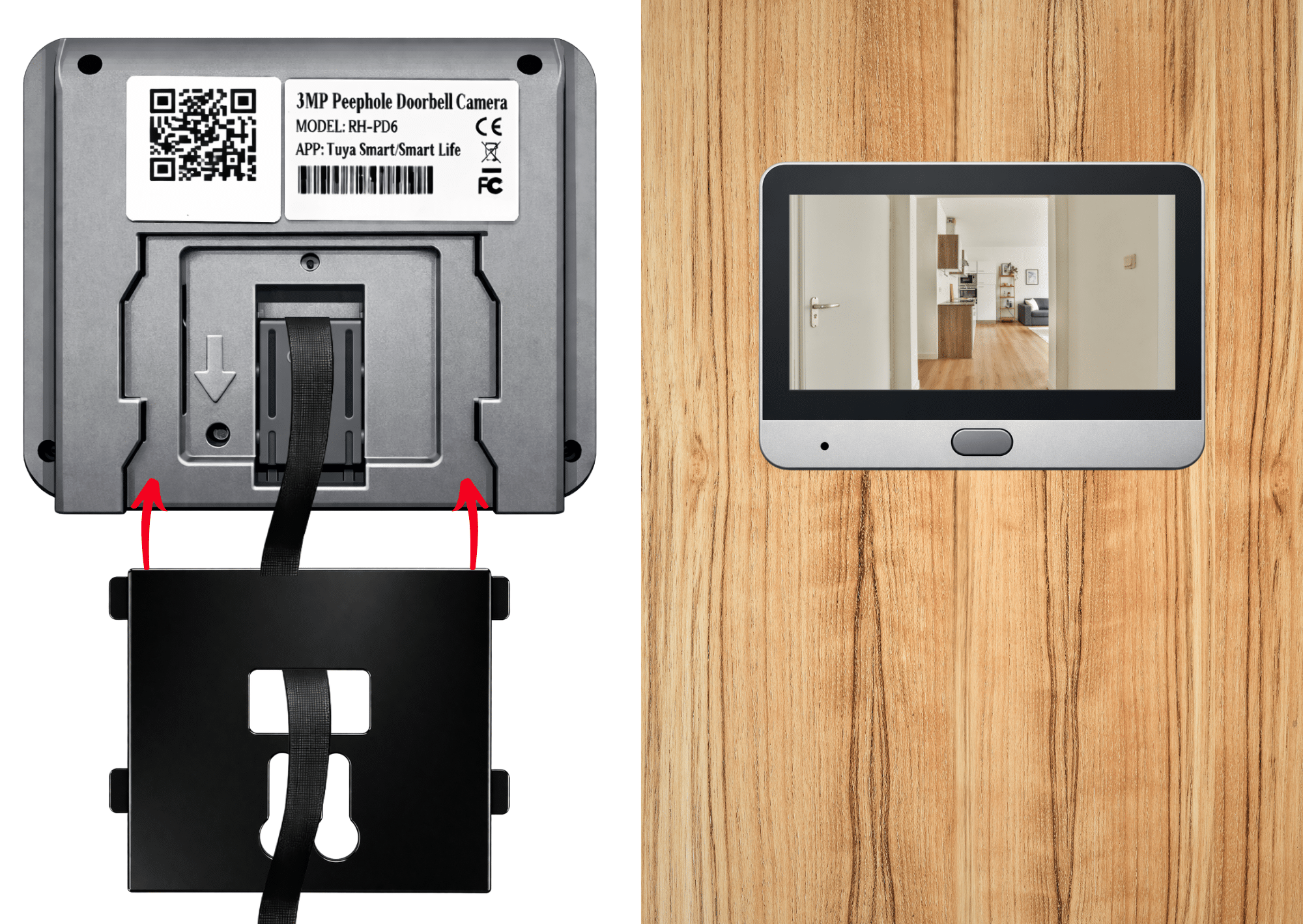

  6. Encaja la pantalla en la placa metálica, curvando el cable con suavidad para que las pestañas de sujeción lo fijen todo.

  7. Enciende el sistema para finalizar.

¡Gracias por su compra!

Le agradecemos la confianza depositada en nuestros productos. Si experimenta cualquier inconveniente durante el uso, no dude en ponerse en contacto con nosotros. En la mayoría de los casos, las incidencias se deben a un uso incorrecto y no a un defecto de fabricación, por lo que estaremos encantados de ayudarle a resolverlo de forma rápida y eficaz.

¿Problemas con el producto? Contáctenos

WhatsApp +34 644 098 320
Email [email protected]

Problemas Frecuentes

¿Por qué la cámara no se conecta al Wi-Fi?

La causa más común es la frecuencia de la red. Asegúrate de que el router esté emitiendo en la banda de 2.4 GHz, ya que estas cámaras no detectan señales de 5 GHz. Además, revisa que la clave de tu WiFi sea exacta; en ocasiones, los caracteres especiales (como símbolos o tildes) pueden dificultar la conexión. Si tras verificar esto el fallo continúa, te recomendamos realizar un Reset del equipo para limpiar errores previos (consulta el Paso 5 para el modelo Full HD Wifi o el Paso 6 para el modelo Con Pantalla).

¿De qué manera se habilita la visión nocturna?

El dispositivo está equipado con un sensor inteligente que activa los infrarrojos de forma automática en cuanto detecta que la iluminación del rellano es insuficiente. Si prefieres gestionar esta función manualmente o dejarla siempre apagada, accede al menú de visualización en la App TuyaSmart, pulsa el icono de configuración (esquina superior derecha) y ajusta los parámetros de visión nocturna a tu gusto.

¿Cómo puedo visualizar los vídeos capturados?

Para revisar el historial de seguridad, sigue este proceso:

  1. Abre la aplicación TuyaSmart y pulsa sobre tu mirilla vinculada.

  2. En el panel de control inferior, localiza el apartado de "Reproducción" (Playback) o "Photo Album".

  3. Desde allí podrás navegar por la línea de tiempo, ver los clips guardados en la tarjeta microSD o la nube, y descargar las pruebas de vídeo directamente a la memoria de tu teléfono.

¿Problemas con el producto? Contáctenos

WhatsApp +34 644 098 320
Email [email protected]

Seguridad y Conformidad

⚠ NO SEGUIR ESTAS INSTRUCCIONES DE SEGURIDAD PODRÍA PROVOCAR INCENDIOS, DESCARGAS ELÉCTRICAS U OTROS DAÑOS O LESIONES.

A continuación se indica información importante del producto en relación con la seguridad y conformidad que garantizan un uso del producto adecuado y seguro.

ADVERTENCIA

No utilice ni guarde el producto cerca de otros equipos electrónicos porque el campo magnético de equipos eléctricos adyacentes dañará seriamente o podrá interferir con el producto. No utilice este producto si tiene problemas de audición, usa audífonos, marcapasos u otros dispositivos médicos electrónicos.


® PingaOculto.
Todos los derechos reservados.

Especificaciones del producto:

Nombre de modelo: Cámara Espía Mirilla Full HD Wifi / Cámara Espía Mirilla Wifi Con Pantalla


Número de modelo: IP618BW / PD6

Identificador del producto: 8416720945305 / 8415710983502

Clasificación Eléctrica: Batería de Litio 600 mAh

Temperatura de funcionamiento: 0 a 40ºC

Uso del Producto

No expongas tu dispositivo o adaptador a líquidos. Si tu dispositivo o adaptador se mojan, desenchufa con cuidado todos los cables sin mojarte las manos y espera a que el dispositivo y el adaptador se sequen completamente antes de volver a enchufarlos. No intentes secar tu dispositivo o adaptador con una fuente externa de calor, como un horno microondas o un secador. Si el dispositivo o el adaptador están dañados, deja de utilizarlos de inmediato. Utiliza solamente los accesorios suministrados para proporcionar alimentación a tu dispositivo. Para evitar el riesgo de descarga eléctrica, no toques el dispositivo ni los cables conectados al mismo durante una tormenta. Los cables y/o adaptadores solo se han diseñado para su uso en interiores.

Aviso legal

PINGOC NOW S.L. no se hace responsable del uso fraudulento o erróneo del producto debido a la falta de comprensión o lectura de la información de las instrucciones y precauciones. Este producto no es un juguete y no debe utilizarse de forma contraria a leyes aplicables vigentes. Si tienes alguna duda puedes contactar con nosotros.

Para clientes de la UE

Por la presente, PingaOculto, declara que el tipo de equipo radioeléctrico es conforme con la Directiva 2014/53/UE.

Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo. Este equipo ha sido probado y cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial.

Conformidad FCC

Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

  • Reoriente o cambie de lugar la antena receptora.
  • Aumente la separación entre el equipo y el receptor.
  • Conecte el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.
  • Consulte al distribuidor o a un técnico de radio/TV con experiencia para obtener ayuda.

Este dispositivo cumple la parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado. El dispositivo ha sido evaluado para cumplir el requisito general de exposición a RF. El dispositivo puede utilizarse en condiciones de exposición portátil sin restricciones.

Conformidad de la Exposición a Radiofrecuencia

Como medida de protección de la salud, este dispositivo cumple con los límites de exposición del público en general a campos electromagnéticos de acuerdo con la recomendación 1999/519/CE del consejo. Este dispositivo puede situarse en el cuerpo evitando un uso prolongado por más de 5 horas del mismo.

Como reciclar tu dispositivo de forma adecuada

La eliminación de ciertos dispositivos electrónicos está regulada en algunas zonas. Asegúrate de cumplir con las normas y leyes locales.

Información adicional sobre seguridad y conformidad

Para obtener información adicional sobre seguridad, reciclaje y conformidad u otras cuestiones importantes relacionadas con tu dispositivo no dudes en consultarnos mediante cualquiera de los medios de contactos disponibles. Medios de contacto con: Email [email protected], Llamada/WhatsApp +34 644 098 320.

Garantía Limitada

Todos los artículos oficiales de la marca PingaOculto tienen una garantía mínima de 2 años. Esta garantía podrá verse ampliada o reducida en función del país donde se produzca la venta, como ocurre por ley en España donde se amplía a 3 años tal y como establece el Decreto-ley 7/2021 con respecto a la Garantía en la Venta de Bienes de Consumo. Nos reservamos el derecho a negar la garantía de un producto si de comprueba un uso indebido o negligente por parte del cliente, similar a los reflejados en: https://www.pingaoculto.es/garantias-y-devoluciones/.

Si necesita contactarnos debido a un fallo puede hacerlo mediante email: [email protected] o mediante Llamada/WhatsApp: +34 644 098 320.
